H(T)STXX(X)(D)

HSTXX(X)(D)

BESCHREIBUNG

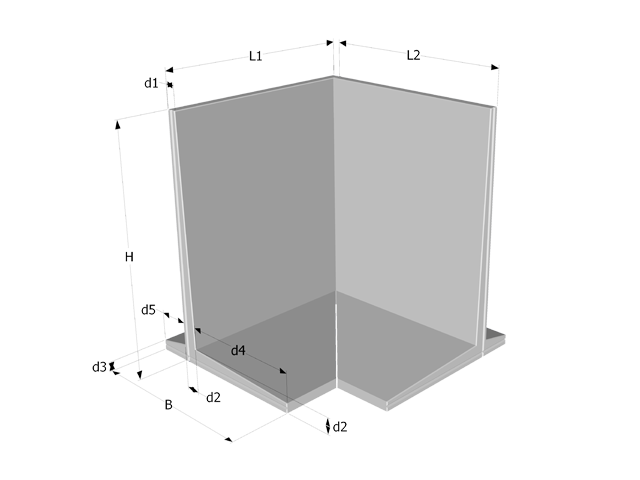

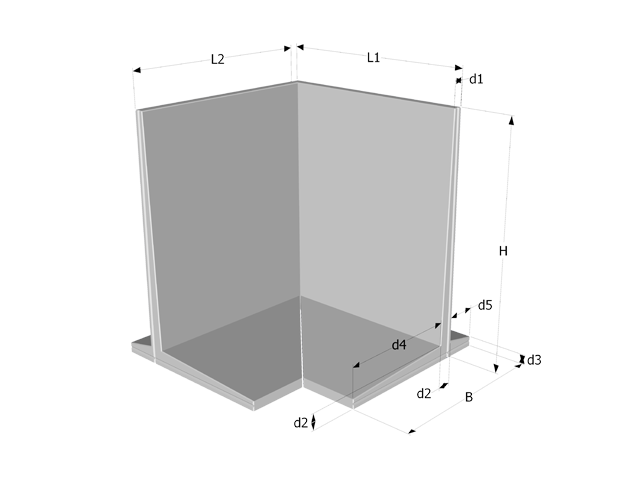

Die H(T)STXX(X)(D)-Stützwände sind Eckelemente, die zu den STXX(X)(D)- und TSTX(X)(v)-Stützwänden gehören. Die HSTXX(X)-Stützwände sind einseitig an der Fußseite belastbar. Die H(T)STXX(X)D hingegen ist doppelseitig belastbar. Die Ecken werden aus einem Teil gefertigt und gegen eine Standard-STXX(X)(D) oder TSTX(X)(v) angebracht. Die H(T)STXX(X)(D) bildet mit der STXX(X)(D) eine Ecke von 90°.

Sowohl die senkrechte Wand als auch die Bodenplatte verfügen über eine Nut für die Dichtung, um eine vollkommene Abdichtung zu garantieren. Die horizontale V-Nut im Fuß von 15,00 x 15,00 mm ist zum Auftragen der Quellpaste vorgesehen. Die vertikale V-Nut in der Wand kann mit einer Kunststofflatte ausgestattet werden.

Die H(T)STXX(X)(D)-Wände werden in Höhen von 1,00 m bis 2,50 m gefertigt. Die Standardlängen betragen abhängig von der Höhe 3,88 m und 5,88 m.

Die Basisausführung ist an beiden Seiten schallungsglatt.

Schallungsglatt

Typ Ausführung Fußseite Ausführung Rückseite Hubvorrichtung Verbindung Betonsorte Belastung Fußseite Belastung Rückseite Aufbau
HSTXX(X) Schallungsglatt Schallungsglatt V-Nut V-Nut C 55/67 2500 kg/m2 0 kg/m2 einem Teil
HSTXX(X)D Schallungsglatt Schallungsglatt V-Nut V-Nut C 55/67 2500 kg/m2 1000 kg/m2 einem Teil
HTSTXX  Schallungsglatt Schallungsglatt V-Nut V-Nut C 55/67 2500 kg/m2 2500 kg/m2 einem Teil

Technische details

Detail Randausführung HSTXX(X)

Belastungsplan HSTXX(X)

Detail Oberrand

Detail Seitenrand der Nut-Nut

Koppellatte aus Holz oder Kunststoff für einen perfekten Anschluss

Kai:
(Auffüllung + Mobile Last)

Böschung:
(Auffüllung + Böschung)
Neigungswinkel α beträgt max. 45º (für Mais 28°)

Detail Randausführung HSTXX(X)D

Belastungsplan HSTXX(X)D

Detail Oberrand

Detail Seitenrand der Nut-Nut

Koppellatte aus Holz oder Kunststoff für einen perfekten Anschluss

Kai:
(Auffüllung + Mobile Last)

Böschung:
(Auffüllung + Böschung)
Neigungswinkel α beträgt max. 35º (für Mais 28°)

Detail Randausführung HTSTXX

Belastungsplan HTSTXX

Detail Oberrand

Detail Seitenrand der Nut-Nut

Koppellatte aus Holz oder Kunststoff für einen perfekten Anschluss

Kai:
(Auffüllung + Mobile Last)

Böschung:
(Auffüllung + Böschung)
Neigungswinkel α beträgt max. 45º (für Mais 28°)
